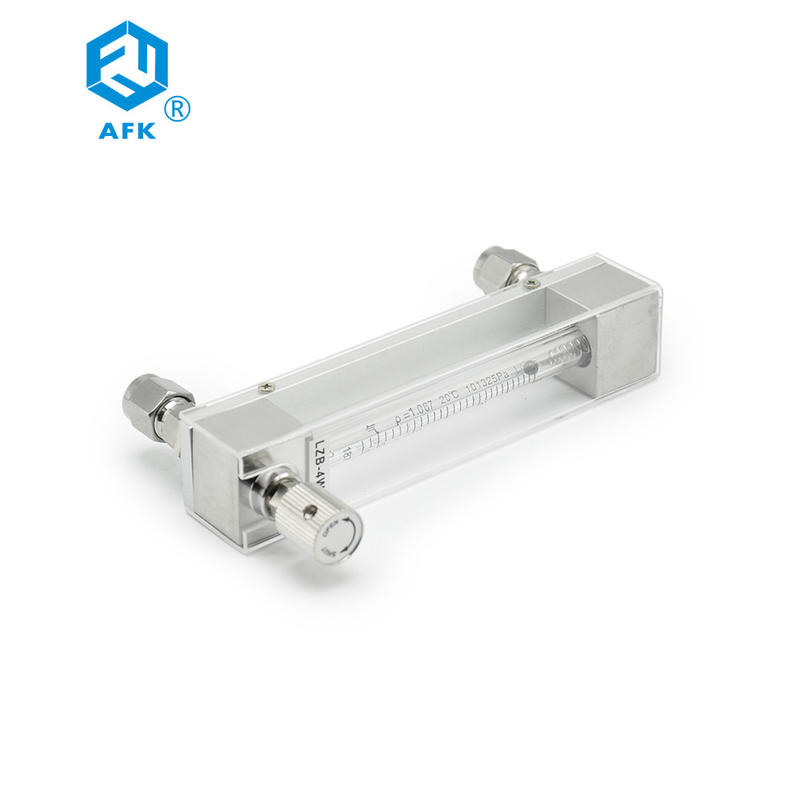

Anticorrosión de alta precisión del tubo de vidrio del rotámetro de gas LZB

  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
  • LZB Gas Rotameter Glass Tube High Accuracy Anti Corrosion
Lugar de origen CHINA
Nombre de la marca AFK
Certificación CE
Número de modelo 4WB
Cantidad de orden mínima 1
Precio Negotiable
Detalles de empaquetado Empaquetado especial
Condiciones de pago L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente 5000PCS

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Escribe Caudalímetro de rotor nombre del producto Rotámetro de vidrio
Solicitud industria química, petróleo, industria de luz, medicina Medio Líquido o gas
Gama del flujo 0.3-3L/min Material Vidrio
Tamaño 1/4" OD La temperatura 20℃
Alta luz

Tubo de vidrio de rotámetro de alta precisión

,

Tubo de vidrio de rotámetro de gas

,

Tubo de vidrio de rotámetro anticorrosión
Deja un mensaje
Descripción de producto

Descripción del producto del rotámetro de vidrio

Los rotámetros de vidrio de la serie LZB/LZJ son ampliamente utilizados en la industria química, el petróleo, la industria ligera, la medicina, la protección del medio ambiente, los alimentos, la medición, las pruebas y los institutos de investigación científica.Se utilizan para medir el caudal de fluido monofásico sin pulsos (líquido o gas).Los rotámetros de vidrio anticorrosivo de la serie LZB/( )F/LZJ-( )F tienen una buena resistencia a la corrosión y se pueden usar para medir ácidos (excepto ácido fluorhídrico), álcalis, oxidantes y otros gases o líquidos corrosivos.Son adecuados para la industria química, farmacia, fabricación de papel, eliminación de aguas residuales, etc.

Anticorrosión de alta precisión del tubo de vidrio del rotámetro de gas LZB 0

Principio de funcionamiento y estructura del rotámetro de vidrio
El medidor de flujo se compone principalmente de una pieza de tubo de vidrio cónico con un fondo más grande y una parte superior más pequeña y un flotador que se mueve hacia arriba y hacia abajo junto con el flujo de fluido (Fig.3). Cuando el fluido fluye a través del tubo cónico de abajo hacia arriba, el el flotador se eleva bajo la fuerza de sustentación "S" en el flotador debido a la energía dinámica del fluido y la fuerza de flotabilidad del fluido "A". Cuando la suma de la fuerza de sustentación "S" y la fuerza de flotabilidad "A" es igual al peso del flotador "G", el flotador está en equilibrio y estable a cierta altura.los
La escala en el tubo cónico indica el flujo de fluido.

Anticorrosión de alta precisión del tubo de vidrio del rotámetro de gas LZB 1

Anticorrosión de alta precisión del tubo de vidrio del rotámetro de gas LZB 2



El tubo cónico del caudalímetro LZB/LZB-( )F es un tubo con una pared interior lisa de rotámetro de vidrio
Para el caudalímetro con un diámetro interior mayor que DNl5, el flotador se mueve hacia arriba y hacia abajo a lo largo de la varilla guía y permanece estable. Hay tres bordes de guía en la pared interior del tubo cónico del caudalímetro LZJ/LZJ-()F para mantener el flotador. estable (ver Fig. 5). El caudalímetro con un diámetro interior inferior a DN10 adopta una conexión de manguera, está equipado con una válvula de control de caudal de aguja; el caudalímetro con un diámetro interior superior a DN15 adopta una conexión bridada.



Esquema y dimensión de instalación del rotámetro de vidrio

Anticorrosión de alta precisión del tubo de vidrio del rotámetro de gas LZB 3

diámetro interior (mm) A B C D mi Tipo de conección
4 178 204 230 Φ10 38,5×33 Manguera
6 178 204 230 Φ10 42×33 Manguera
10 178 208 244 Φ12 45×40 Manguera
15 Φ95 Φ65 470 Φ15 4-Φ14 Brida
25 Φ115 Φ85 470 Φ25 4-Φ14 Brida
40 Φ145 Φ110 570 Φ40 4-Φ18 Brida
50 Φ160 Φ125 570 Φ50 4-Φ18 Brida
80 Φ185 Φ150 660 Φ80 4-Φ18 Brida
100 Φ205 Φ170 660 Φ100 4-Φ18 Brida



Modelo y parámetro técnico del rotámetro de vidrio
diámetro interior (mm) Modelo Rango de medición Longitud del tubo cónico (mm) Grado de precisión Estado de fluido de medición permitido
Agua, 20 ℃ Aire, 20 ℃, 101325 Pa LZB/LZJ LZB-()F LZJ-()F Temperatura (℃) Presión (MPa)
4 LZB-4 LZB-4F (1~10)L/h (1,6~16)L/h (2,5~25)L/h (16~160)L/h (25~250)L/h (40~400)L/h 160 2.5 4 -20~+120 ≤1
6 LZB-6 LZJ-6 LZJ-6F (2,5~25)L/h (4~40)L/h (6~60)L/h (40~400)L/h (60~600)L/h (100~1000)L/h 2.5
10 LZB-10 LZJ-10 LZJ-10F (6~60)L/h (10~100)L/h (16~160)L/h (100~1000)L/h (160~1600)L/h (250~2500)L/h
15 LZB-15 LZJ-15F (16~160)L/h (25~250)L/h (40~400)L/h (0,25~2,5)m 3 /h (0,4~4)m 3 /h (0,6~6)m 3 /h 350 ≤0.6
25 LZB-25 LZJ-25F (40~400)L/h (60~600)L/h (100~1000)L/h (1~10)m 3 /h (1,6~16)m 3 /h (2,5~25)m 3 /h
40 LZB-40 LZJ-40F (0,16~1,6)m 3 /h (0,25~2,5)m 3 /h (4~40)m 3 /h (6~60)m 3 /h 430
50 LZB-50 LZJ-50F (0,4~4)m 3 /h (0,6~6)m 3 /h (10~100)m 3 /h (16~160)m 3 /h 450
80 LZB-80 LZB-80F (1~10)m 3 /h (1,6~16)m 3 /h (50~250)m 3 /h (80~400)m 3 /h 500 ≤0.4
100 LZB-100 LZB-100F (5~25)m 3 /h (8~40)m 3 /h (120~600)m 3 /h (200~1000)m 3 /h



Material del fluido de proceso que toca las partes del rotámetro de vidrio
Partes/Material/Modelo LZB-4,6,10 LZJ-6,10 LZB-4F LZJ-6F,10F LZB-15,25,4 0 LZJ-15,25,40,50 (F) LZB-50,80,100 LZB-80,100 (F)
Flotar SS304 Ágata SS304 Embalaje con fluoroplástico SS304 Embalaje con fluoroplástico
Base Latón SS304 Revestimiento de hierro fundido PP Revestimiento de hierro fundido PP Revestimiento de hierro fundido con pintura. Revestimiento de hierro fundido PP
Deténgase PÁGINAS Fluoroplástico PÁGINAS Fluoroplástico Hierro fundido Fluoroplástico
Sellos y Cuña Caucho nitrilo caucho fluorado Caucho nitrilo caucho fluorado Caucho nitrilo caucho fluorado
Varilla de guía     SS304   SS304 Embalaje con fluoroplástico
