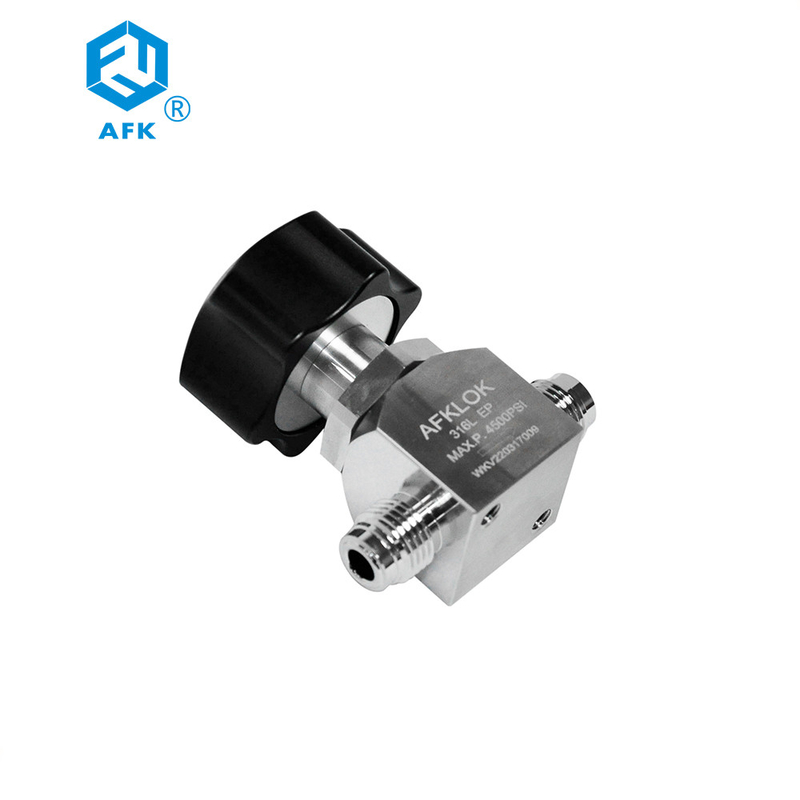

Alta presión actuada neumática actuada manual de la válvula de diafragma para el flujo grande

  • Manual Operated Pneumatic Operated Diaphragm Valve High Pressure For Large Flow
  • Manual Operated Pneumatic Operated Diaphragm Valve High Pressure For Large Flow
  • Manual Operated Pneumatic Operated Diaphragm Valve High Pressure For Large Flow
  • Manual Operated Pneumatic Operated Diaphragm Valve High Pressure For Large Flow
  • Manual Operated Pneumatic Operated Diaphragm Valve High Pressure For Large Flow
  • Manual Operated Pneumatic Operated Diaphragm Valve High Pressure For Large Flow
Lugar de origen China
Nombre de la marca AFK
Certificación CE
Número de modelo WV4H
Cantidad de orden mínima 1
Precio 107.71USD
Detalles de empaquetado Embalaje de Expotrt
Tiempo de entrega 30 días
Condiciones de pago L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente 3000PC

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Material Acero inoxidable, SS316L Medios Gas
Poder Manual Presión Alta presión
Estructura Diafragma Uso Industrial
Estándar o no estándar Estándar Tipo Tipo del diafragma
Material del cuerpo Acero inoxidable TAMAÑO 1/4,1/2
Nombre de producto Válvula de diafragma actuada manual
Alta luz

Válvula de diafragma actuada neumática actuada manual

,

Válvula de diafragma actuada neumática de alta presión

,

Válvula de diafragma de alta presión del flujo grande
Deja un mensaje
Descripción de producto

Para el sello de acero inoxidable del vacío de alta presión grande del flujo AFK el manual actuó resistencia a la corrosión de la válvula de diafragma



Características de la válvula de diafragma actuada manual

1. La presión de trabajo máxima puede alcanzar 31mpa

2. Envolvió completamente diseño del asiento de válvula, con capacidad anti superior de la extensión y de la contaminación

3. El diafragma de la aleación del cobalto del níquel tiene resistencia más alta a la durabilidad y a la corrosión

4. La aspereza estándar es Ra0 veinticinco el μ M (VAGOS del grado), o el μ M (grado del electropulimento Ra0 trece del EP) opcional

5. Tarifa de la salida de la prueba del helio < 1x10-9 STD cm3/S

6. Los actuadores neumáticos están disponibles

7. La vida de servicio de la válvula neumática puede alcanzar 100000 veces



tipo neumático 0 del diafragma de la presión baja 150psi de la válvula de control de presión del 1/4in

tipo 1 neumático del diafragma de la presión baja 150psi de la válvula de control de presión del 1/4in Artículo Descripción de la parte Material
1 manija De aluminio
2 Actuador De aluminio
3 Tronco de válvula 304 SS
4 Capo S17400
5 Nuez del capo 316 SS
6 Botón Latón
7 Diafragma Aleación del cobalto del níquel
8 Válvula Seat PCTFE
9 Cuerpo de válvula 316L SS



WV4H
6L TW 4 MR4 Tipo ejecutivo Proceso de limpieza
material del cuerpo TW: junta del tubo SWL de la pulgada 4:1/4” Tipo del mercado Tamaño del mercado manija Estándar (VAGOS del grado)
6L: 316L SS SR.: Junta del hilo masculino MCR   Lo mismo como entrada C: Normalmente cerrado neumático O2: Limpieza del oxígeno
6LV: 316L VAR Franco: Junta del hilo femenino MCR   O: Normalmente abierto neumático EP: Pureza ultra elevada (grado del EP)
6LW: 316L VIM-VAR TF: junta del OD de la pulgada
  Fns: Hembra del NPT



Datos de flujo: ℃ de Air@ 21℃ (70℉) Water@16 (60℉)
1 caída de presión de la barra máxima de la presión de aire (psig) aire (I/min) agua (I/min)
2 0.68(10) 64 2,4
3 3.4(50) 170 5,4
4 6.8(100) 300 7,6



tipo neumático del diafragma de la presión baja 150psi de la válvula de control de presión del 1/4in - 2

número de orden básico tipo y tamaño portuarios tamaño adentro. (milímetro)
B C L
WV4H-6L-TW4- 1/4" - tubo-w 0,44 (11,2) 0,3 (7,6) 1,12 (28,6) 1,81 (45,9)
WV4H-6L-FR4- 1/4" - FA-MCR 0,44 (11,2) 0,86 (21,8) 1,12 (28,6) 2,85 (72,3)
WV4H-6L-MR4- 1/4" - MA-MCR1/4 0,44 (11,2) 0,58 (14,9) 1,12 (28,6) 2,24 (57,0)
WV4H-6L-TF4- OD 0,44 (11,2) 0,70 (17,9) 1,12 (28,6) 2,54 (64,4)



tipo neumático 3 del diafragma de la presión baja 150psi de la válvula de control de presión del 1/4in

número de orden básico tipo y tamaño portuarios tamaño adentro. (milímetro)
B C D L
WV4H-6L-TW4- 1/4" - tubo-w 0,44 (11,2) 0,3 (7,6) 1,12 (28,6) 0,3 (7,6) 1,74 (44,2)
WV4H-6L-TF4- 1/4" OD 0,44 (11,2) 0,70 (17,9) 1,12 (28,6) 0,3 (7,6) 2,54 (64,4)
WV4H-6L-FR4- 1/4" - FA-MCR 0,44 (11,2) 0,86 (21,8) 1,12 (28,6) 0,86 (21,8) 2,78 (70,6)
WV4H-6L-MR4- 1/4" - MA-MCR1/4 0,44 (11,2) 0,62 (15,7) 1,12 (28,6) 0,62 (15,7) 2,24 (57,0)



tipo neumático 4 del diafragma de la presión baja 150psi de la válvula de control de presión del 1/4in

FAQ



Q. ¿Es usted fabricante?

A. Sí, somos fabricante.



¿Q.What es plazo de ejecución?

A.3-5days. 7-10 días para 100pcs



Q. ¿Cómo ordeno?

A.You puede pedirlo de Alibaba directamente o enviarnos una investigación. Le contestaremos en el plazo de 24 horas



Q. ¿Usted tiene certificados?

Tenemos certificado del CE.



Q. ¿Qué materiales usted tiene?

la aleación de aluminio y cromar latón plateado está disponible. La imagen mostrada es cromar latón plateado. Si usted necesita el otro material, los pls nos entran en contacto con.
