Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: AFK
Certificación: CE
Número de modelo: CV
Condiciones de pago y envío
Cantidad de orden mínima: 1~10
Precio: Negociable
Detalles de empaquetado: Embalaje de Expotrt
Tiempo de entrega: 15Day
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 200PC
Uso: |
General |
Material: |
Acero inoxidable |
Estándar o no estándar: |
Estándar |
Tipo: |
En línea |
Garantía: |
1 año |
Tamaño: |
1/8", 1/4", 3/8", el 1/2” |
Uso: |
General |
Material: |
Acero inoxidable |
Estándar o no estándar: |
Estándar |
Tipo: |
En línea |
Garantía: |
1 año |
Tamaño: |
1/8", 1/4", 3/8", el 1/2” |

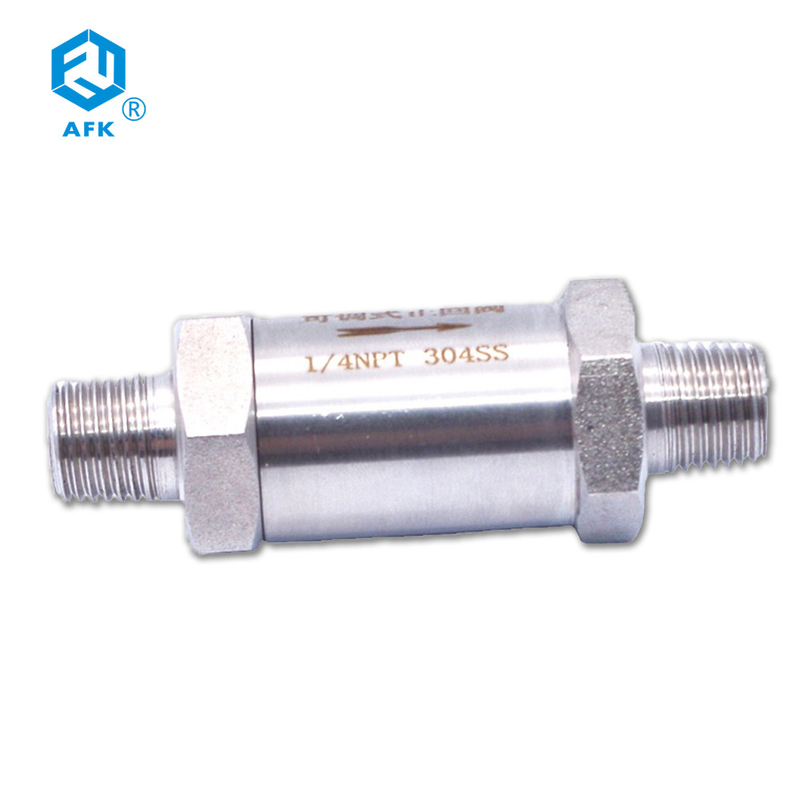

Válvula de control en línea de acero inoxidable del hilo externo de alta presión de AFK
Característica de la válvula de control en línea
1. Las conexiones de extremo sirven para estar con el tubo end.BSPT de AFK o el hilo femenino y masculino del NPT para la opción
2. primaveras fijadas variable del pressre que se agrietan, gama a partir de la 1 a 25psig el ±5%
3. el anillo o asegura la prueba del escape apagada
4. la válvula de disco con movimiento vertical parada parte posterior minimiza la tensión de la primavera
Características de la válvula de control en línea
| 1 | Las paradas en línea de la válvula de control contrario corriente en orde para proteger la instrumentación |
| 2 | Material del cuerpo en barra retirada a frío de acero inoxidable de SS316/316L |
| 3 | Presión de funcionamiento de Max.allowed 3000psi (206bar) |
| 4 | Con el anillo o del viton |
| 5 | la fábrica 100% probó |
Material de la válvula de control en línea
| artículo | descripción de la parte | Qty | material |
| 1 | cuerpo de la entrada | 1 | SS316/316L |
| 2 | cuerpo del mercado | 1 | SS316/316L |
| 3 | anillo de cierre | 1 | Fluororubber |
| 4 | válvula de disco con movimiento vertical | 1 | SS316/316L |
| 5 | primavera | 1 | SS304 |
| presión que se agrieta nominal | presión que se agrieta nominal |
| 1 | 401 |
| 10 | 7-15 |
| 25 | 20-30 |
Información el ordenar
| C | CV | S6- | 04 | A | 1# | |
| Clasificación | Nombre de Prouduct | Material | Tamaño (fraccionario) | Tamaño (métrico) | Tipo de conexión | Presión que se agrieta |
| Válvula | válvula de control | S6: SS316 | 02:1/8” | 6:6m m | : Extremo del tubo de AFK | 1#:1PSIG |
| S6L: SS316L | 04:1/4” | 8:8m m | SR.: hilo del varón BSPT | 10#:10PSIG | ||
| 06:3/8” | 10:10 milímetro | Franco: hilo femenino de BSPT | 25#:25PSIG | |||
| 08: el 1/2” | 12:12 milímetro | Manganeso: hilo del NPT del varón | ||||
| 12:3/4” | FN: hilo femenino del NPT | |||||
| 16:1” | ||||||
Dimensiones (pulgada)
| Nombre | Tamaño | A-PT/NPT/G | B-PT/NPT/G | C (milímetro) | D (milímetro) |
| CV-01 | 1/8 ″ | 1/8 ″ | 1/8 ″ | 19 | 74 |
| CV-02 | 1/4 ″ | 1/4 ″ | 1/4 ″ | 19 | 74 |
| CV-03 | 3/8 ″ | 3/8 ″ | 3/8 ″ | 22 | 74 |
| CV-04 | ″ del 1/2 | ″ del 1/2 | ″ del 1/2 | 27 | 75,5 |
| CV-06 | 3/4 ″ | 3/4 ″ | 3/4 ″ | 35 | 83,5 |
| CV-8 | 1 ″ | 1 ″ | 1 ″ | 41 | 87,5 |
