Detalles del producto
Lugar de origen: China
Nombre de la marca: AFK
Certificación: CE
Número de modelo: Bujía métrica
Condiciones de pago y envío
Cantidad de orden mínima: 1~10
Precio: Negociable
Detalles de empaquetado: Embalaje de Expotrt
Tiempo de entrega: 1WEEK
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 200PC
Material: |
Acero inoxidable |
Forma: |
Igual |
Conexión: |
Varón |
Hilo: |
varón |
Medio: |
Gas |
Técnicas: |
Forjado |
Tamaño: |
1/4" OD x 1/4 NPT masculino |
Nombre: |

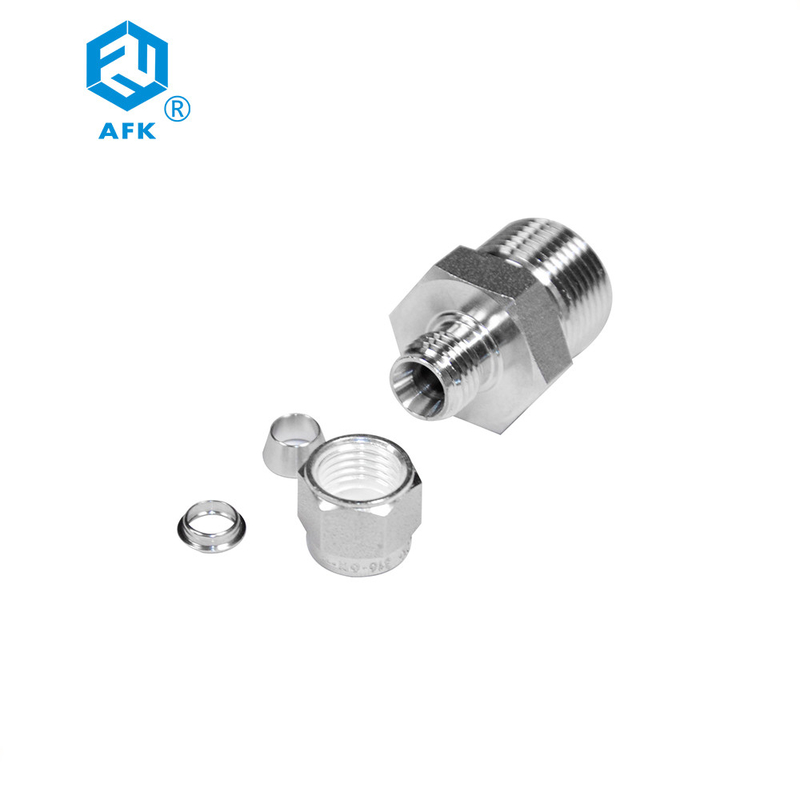

Colocaciones de tubo de acero inoxidables |
Material: |
Acero inoxidable |
Forma: |
Igual |
Conexión: |
Varón |
Hilo: |
varón |
Medio: |
Gas |
Técnicas: |
Forjado |
Tamaño: |
1/4" OD x 1/4 NPT masculino |
Nombre: |
Colocaciones de tubo de acero inoxidables |
Conecta el tubo métrico con el hilo paralelo femenino del ISO
| Número de parte. |
Tubo OD T |
P ISO 228/1 |
Dimensiones (milímetros) | |||||||
|
E Mínimo. |
h | H | F | Yo | I1 | L | K | |||
| milímetro | milímetro | milímetro | ||||||||
| MC-M0302GM | 3 | 1/8 | 2,4 | 11,11 | 12,7 | 12,7 | 23,4 | 7,1 | 30,0 |
13,8 |
| MC-M0304GM | 3 | 1/4 | 2,4 | 19,05 | 11,11 | 12,7 | 28,4 | 11,2 | 35,3 | 18 |
| MC-M0402GM | 4 | 1/8 | 2,4 | 19,05 | 11,11 | 12,7 | 28,7 | 11,2 | 35,3 | 18,0 |
| MC-M0404GM | 4 | 1/4 | 2,4 | 14,28 | 14,28 | 15,3 | 24,9 | 7,1 | 32,3 | 23,8 |
| MC-M0602GM | 6 | 1/8 | 4,0 | 14,28 | 14,28 | 15,3 | 24,9 | 7,1 | 32,3 | 13,8 |
| MC-M0604GM | 6 | 1/4 | 4,8 | 19,05 | 14,28 | 15,3 | 30,2 | 11,2 | 37,6 | 18,0 |
| MC-M0606MG | 6 | 3/8 | 4,8 | 22,22 | 14,28 | 15,3 | 31,5 | 11,2 | 38,9 | 21,8 |
| MC-M0608GM | 6 | el 1/2 | 4,8 | 26,98 | 14,28 | 15,3 | 37,3 | 14,2 | 44,7 | 26,0 |
| MC-M0802GM | 8 | 1/8 | 4,0 | 15,87 | 15,87 | 16,3 | 25,7 | 7,1 | 33,2 | 13,8 |
| MC-M0804GM | 8 | 1/4 | 6,4 | 19,05 | 15,87 | 16,3 | 31,0 | 11,2 | 38,5 | 18,0 |
| MC-M0806GM | 8 | 3/8 | 6,4 | 22,22 | 15,87 | 16,3 | 32,3 | 11,2 | 39,8 | 21,8 |
| MC-M0808GM | 8 | el 1/2 | 6,4 | 26,98 | 15,87 | 16,3 | 38,1 | 14,2 | 45,6 | 26,0 |
| MC-M1004GM | 10 | 1/4 | 5,9 | 19,05 | 19,05 | 17,3 | 31,8 | 11,2 | 39,4 | 18,0 |
| MC-M1006GM | 10 | 3/8 | 7,9 | 22,22 | 19,05 | 17,3 | 33,0 | 11,2 | 40,6 | 21,8 |
| MC-M1008GM | 10 | el 1/2 | 7,9 | 26,98 | 19,05 | 17,3 | 38,9 | 14,2 | 46,5 | 26,0 |
| MC-M1204GM | 12 | 1/4 | 5,9 | 22,22 | 22,22 | 22,8 | 32,5 | 11,2 | 42,6 | 18,0 |
| MC-M1206GM | 12 | 3/8 | 7,9 | 22,22 | 22,22 | 22,8 | 33,0 | 11,2 | 43,1 | 21,8 |
| MC-M1208GM | 12 | el 1/2 | 9,5 | 26,98 | 22,22 | 22,8 | 38,9 | 14,2 | 49,0 | 26,0 |
| MC-M1212GM | 12 | 3/4 | 9,5 | 34,92 | 22,22 | 22,8 | 42,7 | 15,7 | 52,8 | 32,0 |
| MC-M1508GM | 15 | el 1/2 | 11,9 | 26,98 | 25,4 | 24,4 | 38,9 | 14,2 | 49,0 | 26,0 |
| MC-M1606GM | 16 | 3/8 | 7,9 | 23,81 | 25,4 | 24,5 | 33,8 | 11,2 | 43,9 | 21,8 |
| MC-M1608GM | 16 | el 1/2 | 11,9 | 26,98 | 25,40 | 24,5 | 38,9 | 14,2 | 49,0 | 26,0 |
| MC-M1808GM | 18 | el 1/2 | 11,9 | 25,98 | 30,16 | 24,5 | 38,9 | 14,2 | 49,0 | 26,0 |
| MC-M1812GM | 18 | 3/4 | 15,1 | 34,92 | 30,16 | 24,5 | 42,7 | 15,7 | 52,8 | 32,0 |
| MC-M2008GM | 20 | el 1/2 | 11,9 | 30,16 | 31,75 | 26,2 | 40,4 | 14,2 | 50,5 | 26,0 |
| MC-M2012GM | 20 | 3/4 | 15,9 | 34,92 | 31,75 | 26,2 | 42,7 | 15,7 | 52,8 | 32,0 |
| MC-M2212GM | 22 | 3/4 | 15,9 | 34,92 | 31,75 | 26,2 | 42,7 | 15,7 | 52,8 | 32,0 |
| MC-M2512GM | 25 | 3/4 | 15,9 | 34,92 | 38,10 | 31,1 | 45,2 | 15,7 | 57,5 | 32,0 |
| MC-M2516GM | 25 | 1 | 19,8 | 41,27 | 38,10 | 31,1 | 47,8 | 18,3 | 60,1 | 39,0 |
| MC-M2816GM | 28 | 1 | 19,8 | 41,27 | 47,63 | 41,1 | 49,3 | 18,3 | 70,1 | 39,0 |
| MC-M2820GM | 28 | 1-1/4 | 21,8 | 50,80 | 47,63 | 41,1 | 53,1 | 19,8 | 73,9 | 49,0 |
| MC-M3220GM | 32 | 1-1/4 | 28,6 | 50,8 | 50,80 | 40,9 | 55,9 | 19,8 | 78,9 | 49,0 |
| MC-M3824GM.38 | 1-1/2 | 31,8 | 55,56 | 57,15 | 49,9 | 61,7 | 20,7 | 20,6 | 89,3 | 54,7 |
