Detalles del producto
Lugar de origen: China
Nombre de la marca: AFK
Certificación: CE
Número de modelo: BV
Condiciones de pago y envío
Cantidad de orden mínima: 1~10
Precio: Negociable
Detalles de empaquetado: Embalaje de Expotrt
Tiempo de entrega: 1week
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 5000pc
Material: |
Acero inoxidable, SS304 |
Estructura: |
Bola |
Tamaño portuario: |
Estándar, 1/8" 1/4" 3/8" el 1/2”, 1/4" |
Medios: |
Agua, gas, aceite, aire |
Conexión: |
Roscado |
Tipo de la válvula: |
manera 2 |
Material: |
Acero inoxidable, SS304 |
Estructura: |
Bola |
Tamaño portuario: |
Estándar, 1/8" 1/4" 3/8" el 1/2”, 1/4" |
Medios: |
Agua, gas, aceite, aire |
Conexión: |
Roscado |
Tipo de la válvula: |
manera 2 |
Características

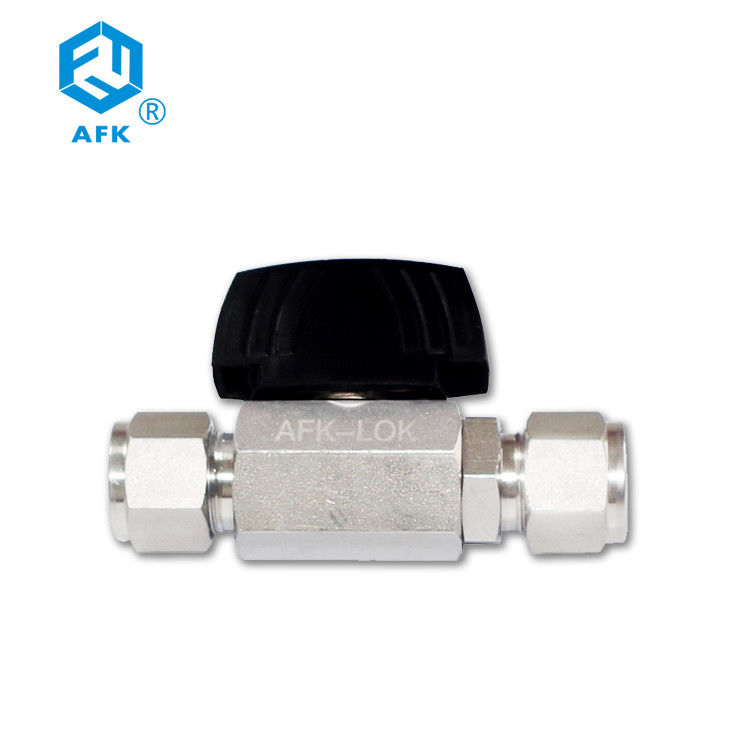

| La manija negra con la flecha indica el sentido de chorro, conexiones de extremo disponibles con el extremo del tubo de AFK, el hilo masculino de BSPT o del NPT. |
Características
|
Artículo | Descripción de la parte | Qty | Material |
| 1 | Manija | 1 | Nilón | |
| 2 | Nuez de fijación | 1 | SS304 | |
| 3 | Arandela elástica | 1 | SS304 | |
| 4 | Lavadora | 2 | SS304 | |
| 5 | Casquillo de empaquetadura | 2 | PTFE | |
| 6 | Tronco | 1 | SS316/316L | |
| 7 | Cuerpo | 1 | SS316/316L | |
| 8 | Bola | 1 | SS316/316L | |
| 9 | Seat | 2 | PTFE | |
| 10 | Anillo o del cuerpo | 1 | Viton | |
| 11 | Casquillo de extremo | 1 | SS316/316L |
Tabla de la selección
| C | 2 | BV | S6- | 02 | A | 1P | |
| Classific Ation | Tipo de producto | Tipo de la válvula | Material | Tamaño (fraccionario) | Tamaño (métrico) | Tipo de conexión | Max.Working Pressurs |
| C: válvula | 2:2PC | BV: vávula de bola bidireccional | S6: SS316 | 04:1/4” | 6:6m m | : Extremo del tubo de AFK | 1P: SIG 1000P |
| S6L: SS316L | 06:3/8” | 8:8m m | SR.: Hilo del varón BSPT | ||||
| 08: el 1/2” | 10:10 milímetro | Manganeso: Hilo del NPT del varón | |||||
| 012:3/4” | 12:12 milímetro | ||||||
| 18:18 milímetro | |||||||
| Tipo | Conec. /Size | Orificio | Dimensiones (milímetros) | |||||
| Entrada/mercado | milímetro | En. | B | C | D | |||
| EXTREMO DEL TUBO DE AFK | Fraccionario | 1/4' | 5,0 | 0,19 | 72,9 | 41,0 | 31,4 | 8,5 |
| 3/8" | 7,5 | 0,27 | 78,2 | 41,0 | 33,1 | 9,5 | ||
| el 1/2” | 9,0 | 0,35 | 90,5 | 50,0 | 41,3 | 13,5 | ||
| 3/4" | 12,5 | 0,49 | 108,9 | 58,5 | 48,5 | 16,0 | ||
| Métrico | 6m m | 5,0 | 0,19 | 72,6 | 41,0 | 31,4 | 8,5 | |
| 8m m | 5,0 | 0,19 | 74,5 | 41,0 | 31,4 | 8,5 | ||
| 10m m | 7,0 | 0,27 | 78,5 | 41,0 | 33,1 | 9,5 | ||
| 12m m | 9,0 | 0,35 | 90,1 | 50,0 | 41,3 | 13,5 | ||
| 18m m | 12,5 | 0,49 | 108,9 | 58,5 | 48,5 | 16,0 | ||
| Hilo del varón BSPT | Fraccionario | 1/4" | 5,0 | 0,19 | 72,9 | 41,0 | 31,4 | 8,5 |
| Hilo del NPT del varón | Fraccionario | 1/4" | 5,0 | 0,19 | 72,9 | 41,0 | 31,4 | 8,5 |
