Detalles del producto
Lugar de origen: China
Nombre de la marca: AFK
Certificación: CE
Número de modelo: Ue
Condiciones de pago y envío
Cantidad de orden mínima: 1~10
Precio: 17USD
Detalles de empaquetado: Embalaje de Expotrt
Tiempo de entrega: 1week
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 3000pc
Material: |
Acero inoxidable, 316L, 304 de acero inoxidables o 316, Steel304 inoxidable 316L |
Técnicas: |
Forjado |
Garantía: |
1 año |
Medio: |
Agua, gas |
Hilo: |
Npt |
Color: |
acero inoxidable trenzado |
PULGADA: |
1/8, 1/4, 3/4, el 1/2, 8m m |
Material: |
Acero inoxidable, 316L, 304 de acero inoxidables o 316, Steel304 inoxidable 316L |
Técnicas: |
Forjado |
Garantía: |
1 año |
Medio: |
Agua, gas |
Hilo: |
Npt |
Color: |
acero inoxidable trenzado |
PULGADA: |
1/8, 1/4, 3/4, el 1/2, 8m m |

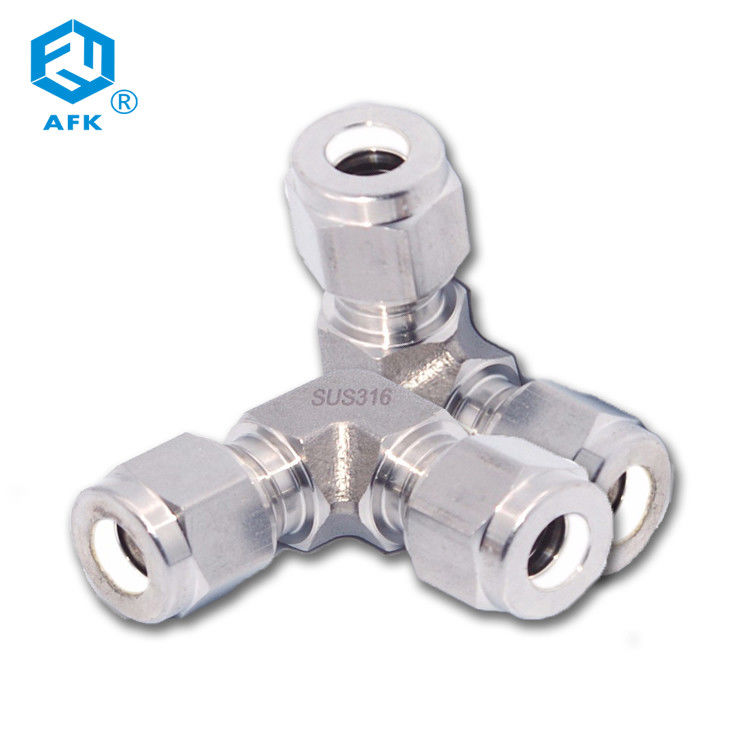

Composición del tipo junta de la virola de tubo
El tipo junta de la virola de AFK de tubo se compone de la virola delantera, de la virola posterior, de la nuez de la virola y del cuerpo común. El diseño avanzado y el control de calidad estricto se aseguran de que la junta de tubo esté sellada totalmente bajo instalación correcta.
Ventajas de la junta de la virola de AFK
AFK está mejorando constantemente el diseño de la prueba del escape de sus juntas de la virola para permitirles ser utilizado en millares de usos, incluyendo la investigación, el análisis e industrias de proceso de los instrumentos, de la bioingeniería, del petróleo y gas, de la energía eléctrica, petroquímicas, y del semiconductor de la detección. AFK se centra en las cuestiones claves siguientes:
Conecta el tubo fraccionario (de la pulgada)
| Número de parte. |
Tubo OD T |
Dimensiones (milímetros) | ||||||||
| E Mínimo. |
h | H | F | Yo | L | |||||
| pulgada | milímetro | pulgada | milímetro | pulgada | milímetro | |||||
| EU-01 | 1/16 | 1,68 | 1,3 | 3/8 | 9,52 | 5/16 | 7,92 | 8,6 | 14,0 | 17,8 |
| EU-02 | 1/8 | 3,17 | 2,3 | 3/8 | 9,52 | 7/16 | 1,11 | 12,7 | 15,7 | 22,4 |
| EU-03 | 3/16 | 4,76 | 3,0 | el 1/2 | 12,70 | el 1/2 | 12,70 | 13,7 | 17,8 | 24,4 |
| EU-04 | 1/4 | 6,35 | 4,8 | el 1/2 | 12,70 | 9/16 | 14,28 | 15,2 | 19,6 | 26,9 |
| EU-05 | 5/16 | 7,93 | 6,4 | 9/16 | 14,28 | 5/8 | 15,87 | 16,3 | 21,3 | 28,7 |
| EU-06 | 3/8 | 9,52 | 7,1 | 5/8 | 15,87 | 11/16 | 17,46 | 16,8 | 23,1 | 30,5 |
| EU-08 | el 1/2 | 12,70 | 10,4 | 13/16 | 20,63 | 7/8 | 22,22 | 22,9 | 25,9 | 36,1 |
| EU-10 | 5/8 | 15,87 | 12,7 | 15/16 | 23,81 | 1 | 25,40 | 24,4 | 28,7 | 38,8 |
| EU-12 | 3/4 | 19,05 | 15,7 | 1-1/16 | 26,98 | 1-1/8 | 28,57 | 24,4 | 29,7 | 39,9 |
| EU-14 | 7/8 | 22,22 | 18,3 | 1-3/16 | 30,16 | 1-1/4 | 31,75 | 25,9 | 34,5 | 44,7 |
| EU-16 | 1 | 25,40 | 22,4 | 1-3/8 | 34,92 | 1-1/2 | 38,10 | 31,2 | 36,8 | 49,0 |
| EU-20 | 1-1/4 | 31,75 | 27,7 | 1-11/16 | 42,86 | 1-7/8 | 47,63 | 41,1 | 44,5 | 66,5 |
| EU-24 | 1-1/2 | 38,10 | 34,0 | 2 | 50,80 | 2-1/4 | 57,15 | 50,0 | 50,8 | 78,0 |
| EU-32 | 2 | 50,80 | 46,0 | 2-3/4 | 69,85 | 3 | 76,20 | 67,6 | 69,8 | 107,2 |
Conecta el tubo métrico
| Número de parte. |
Tubo OD T |
Dimensiones (milímetros) | |||||
| E Mínimo. |
h | H | F | Yo | L | ||
| milímetro | pulgada | milímetro | |||||
| EU-M03 | 3 | 2,4 | 9,52 | 11,11 | 12,9 | 15,7 | 22,3 |
| EU-M04 | 4 | 2,4 | 12,70 | 12,70 | 13,7 | 18,8 | 25,4 |
| EU-M06 | 6 | 4,8 | 12,70 | 14,28 | 15,3 | 19,6 | 27,0 |
| EU-M08 | 8 | 6,4 | 14,28 | 15,87 | 16,2 | 21,3 | 28,8 |
| EU-M10 | 10 | 7,9 | 17,46 | 19,05 | 17,2 | 23,9 | 31,5 |
| EU-M12 | 12 | 9,5 | 20,63 | 22,22 | 22,8 | 25,9 | 36,0 |
| EU-M14 | 14 | 11,1 | 23,81 | 25,40 | 24,4 | 28,7 | 38,8 |
| EU-M15 | 15 | 11,9 | 23,81 | 25,40 | 24,4 | 28,7 | 38,8 |
| EU-M16 | 16 | 12,7 | 23,81 | 25,40 | 24,4 | 28,7 | 38,8 |
| EU-M18 | 18 | 15,1 | 26,98 | 30,16 | 24,4 | 29,7 | 39,8 |
| EU-M20 | 20 | 15,9 | 34,92 | 31,75 | 26,0 | 34,5 | 44,6 |
| EU-M22 | 22 | 18,3 | 34,92 | 31,75 | 26,0 | 34,5 | 44,6 |
| EU-M25 | 25 | 21,8 | 34,92 | 38,10 | 31,3 | 36,8 | 49,1 |
| EU-M28 | 28 | 21,8 | 42,86 | 47,63 | 36,3 | 43,2 | 64,0 |
| EU-M30 | 30 | 26,2 | 47,63 | 50,80 | 39,6 | 48,3 | 69,9 |
| EU-M32 | 32 | 28,6 | 47,63 | 50,80 | 42,0 | 49,3 | 72,3 |
| EU-M38 | 38 | 33,7 | 55,56 | 57,15 | 49,4 | 56,4 | 84,0 |
Este tamaño está para la referencia solamente, sujeto a cambios del possinle en el producto real (sin previo aviso). E refiere a la abertura más pequeña. F y L son dimensiones apretadas a mano estándar.
