Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: AFK
Certificación: CE
Número de modelo: BV
Condiciones de pago y envío
Cantidad de orden mínima: 1~9
Precio: Negociable
Detalles de empaquetado: Embalaje de Expotrt
Tiempo de entrega: 1week
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 1000Set/Sets por semana
Material: |
Acero inoxidable, SS304 |
Tamaño portuario: |
1/8" 1/4" 3/8" el 1/2”, 1/4" |
Presión: |
Presión baja, alta presión, 3000PSI |
Medios: |
Gas |
Tamaño: |
3/4", 1/4" NPT |
Color: |
color inoxidable |
Material del cuerpo: |
Acero inoxidable |
Conexión: |
Roscado, modifique para requisitos particulares por la petición de dibujo de los clientes |
Tipo de la válvula: |
manera 2 |
Material: |
Acero inoxidable, SS304 |
Tamaño portuario: |
1/8" 1/4" 3/8" el 1/2”, 1/4" |
Presión: |
Presión baja, alta presión, 3000PSI |
Medios: |
Gas |
Tamaño: |
3/4", 1/4" NPT |
Color: |
color inoxidable |
Material del cuerpo: |
Acero inoxidable |
Conexión: |
Roscado, modifique para requisitos particulares por la petición de dibujo de los clientes |
Tipo de la válvula: |
manera 2 |
Características
Las manijas negras con la flecha indican el sentido de chorro como estándar; el metal dirige para la opción
El perno que embala permite el ajuste que embala fácil
Flujo bidireccional aumentable del panel. la bola de flotación Micro-acabada asegura la prueba del escape apagada
Conexiones de extremo disponibles con el extremo del tubo de AFK, el hilo femenino y masculino de BSPT o del NPT
Características
Vávula de bola con./desc. del servicio con el modelo de 2 maneras
Vávula de bola del servicio del desviador con el modelo de 3 maneras
Material del cuerpo en SS316/316L de acero inoxidable
El máximo permitió la presión de funcionamiento: 50kg, 3000psig, 6000psig y 10000psig
Con el anillo o de Viton
la fábrica 100% probó
Características de material de Seat
Ptfe
Material de asiento común usado en muchas vávulas de bola. Conveniente para casi todos los usos.
TFM1600
PTFE modificado. Material de asiento excelente para los usos de la pureza. Material residual muy bajo durante la operación.
Un ratio más bajo de la deformación que PTFE, pero grado de alta presión y de la temperatura que PTFE. Igual de la resistencia química al material de PTFE.
Ojeada
Material de asiento excelente para los usos de alta presión y des alta temperatura. Resistencia química excelente. Puede ser utilizado continuamente en agua caliente o vapor sin pérdida permanente en propiedades físicas. De alta resistencia para el ambiente y la alta presión hostiles.
Descripción de producto

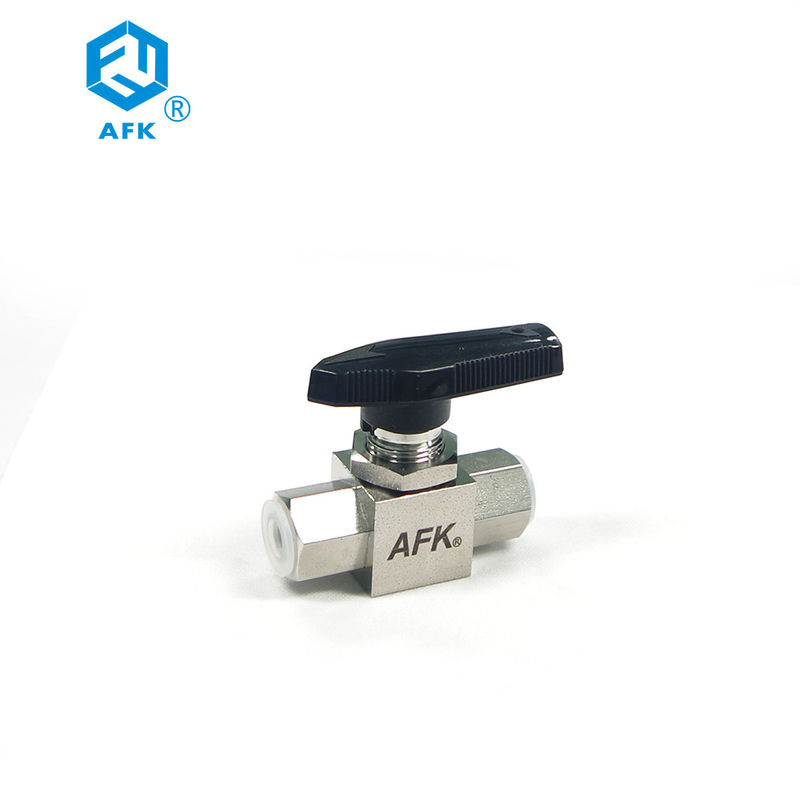

| Nombre de producto | Válvula de Mini Instructment High Pressure Ball |
| Material | acero inoxidable |
| Color | níquel blanco |
| Estándar | GB |
| Presión | 1000psi, 3000psi, 6000psi |
| Temperatura | 121℃ |
| Hilo | JRC, NPT, BSP |
| Tipo | Conec. /Size | Orificio |
Dimensiones (milímetros)
|
|||||||||
| Entrada/mercado | Milímetro | En. | B | C | D | E | F | Tamaño del agujero del panel | Max Panel Thickness | |||
|
EXTREMO DEL TUBO DE AFK
|
Fraccionario | 1/8" | 5,0 | 0,19 | 63,8 | 31,9 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 67,6 | 33,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 73,4 | 36,7 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| el 1/2” | 9,2 | 0,36 | 80,2 | 42,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 3/4" | 12,0 | 0,47 | 87,7 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| Métrico | 6m m | 5,0 | 0,19 | 67,0 | 33,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | |
| 8m m | 5,0 | 0,19 | 69,6 | 34,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 10m m | 7,0 | 0,27 | 73,8 | 36,9 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 12m m | 9,2 | 0,36 | 79,8 | 39,9 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 14m m | 9,2 | 0,36 | 86,2 | 43,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 15m m | 9,2 | 0,36 | 86,5 | 43,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 16m m | 9,2 | 0,36 | 86,8 | 43,4 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 18m m | 12,0 | 0,47 | 87,8 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| 20m m | 12,0 | 0,47 | 85,0 | 42,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| 22m m | 12,0 | 0,47 | 85,6 | 42,8 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| HILO MASCULINO | Fraccionario | 1/8" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 58,4 | 29,2 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 62,0 | 31,0 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| el 1/2” | 9,2 | 0,36 | 74,4 | 37,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 3/4" | 12,0 | 0,47 | 81,0 | 40,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| HILO MASCULINO | Fraccionario | 1/8" | 5,0 | 0,19 | 45,0 | 22,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 57,0 | 28,0 | 40,0 | 12,0 | 75 | 45 | 15,8 | 7,0 | ||
| el 1/2” | 10,0 | 0,39 | 64,0 | 32,0 | 42,3 | 43,5 | 75 | 45 | 15,8 | 6,0 | ||
| 3/4" | 12,0 | 0,47 | 73,0 | 36,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
Todas las dimensiones están en milímetros a menos que sean específicas.
Las dimensiones mostradas están para la referencia solamente y conforme a cambio.
Para otras conexiones. Entre en contacto con por favor con el representante de ventas de Afk.
| Artículo | Descripción de la parte | Qty. | Material |
| 1 | Manija | 1 | Nilón |
| 2 | Tornillo de presión de la manija | 1 | Chrome plateó el acero |
| 3 | Tronco | 1 | SS316/316L |
| 4 | Perno que embala | 1 | SS316/316L |
| 5 | Casquillo de empaquetadura | 2 | TFM1600 |
| 6 | Anillo o del tronco | 1 | Viton |
| 7 | Nuez del panel | 1 | SS304 |
| 8 | Cuerpo | 1 | CF8M |
| 9 | Bola | 1 | SS316/316L |
| 10 | Seat | 2 | TFM1600 |
| 11 | Anillo o del cuerpo | 2 | Viton |
| 12 | Casquillo de extremo | 2 | SS316/316L |
| C | 3 | BV | S6- | 02 | A | 5k | |
| CLASIFICACIÓN | TIPO DE PRODUCTO | TIPO DE LA VÁLVULA | MATERIAL | TAMAÑO (FRACCIONARIO) | TAMAÑO (MRTRIC) | TIPO DE CONEXIÓN | MAX.WORKINGPRESSURE |
| C: VÁLVULA | 3:3PC | BVL: BOLA VAVE DE CASTIG | S6: SS316 | 02: 1/8" | 6: 6m m | : EXTREMO DE AFKTUBE | 5k: 50kg |
| 04: 1/4" | 8: 8m m | SR.: HILO DEL VARÓN BSPT | |||||
| 06: 3/8" | 10: 0m m | Franco: HILO FEMENINO DE BSPT | |||||
| 08: el 1/2” | 12: 12m m | Manganeso: HILO DEL NPT DEL VARÓN | |||||
| 0.12:3/4” | 14:14 milímetro | FN: HILO FEMENINO DEL NPT | |||||
| 16:16 milímetro | |||||||
| 18:18 milímetro | |||||||
| 20:20 milímetro | |||||||
| 22:22 milímetro | |||||||
