Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: AFK
Certificación: PCE
Número de modelo: R11
Condiciones de pago y envío
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: De madera
Tiempo de entrega: 1week
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 500pc
Material: |
Acero inoxidable, latón, SS304 |
Tamaño portuario: |
1/4" |
Medios: |
Gas |
Tamaño: |
1/4" NPT |
Material: |
Acero inoxidable, latón, SS304 |
Tamaño portuario: |
1/4" |
Medios: |
Gas |
Tamaño: |
1/4" NPT |
Uso del producto
Se aplica al terminal del gaseoducto, fácil de utilizar y controla el flujo del gas. La presión máxima de la entrada puede alcanzar 20.7mpa (3000psi), resistencia a la corrosión, prueba del montaje del taller, convenientes limpios para el laboratorio, el análisis de gas y el otro uso de gran pureza del gas.
Materiales estructurales
| Matriz del reductor: | acero inoxidable |
| Asiento de válvula: | PU, PTFE, PCTFE |
| Conexión de la entrada de aire del panel: | 1 / 4" AFK, 1/4" FSR, EL 1/2 ‘FSR |
| Conexión del mercado del panel: | 1 / 4" AFK, 1/4" FSR |
| Cuerpo de válvula de diafragma: | acero inoxidable |
Características estructurales

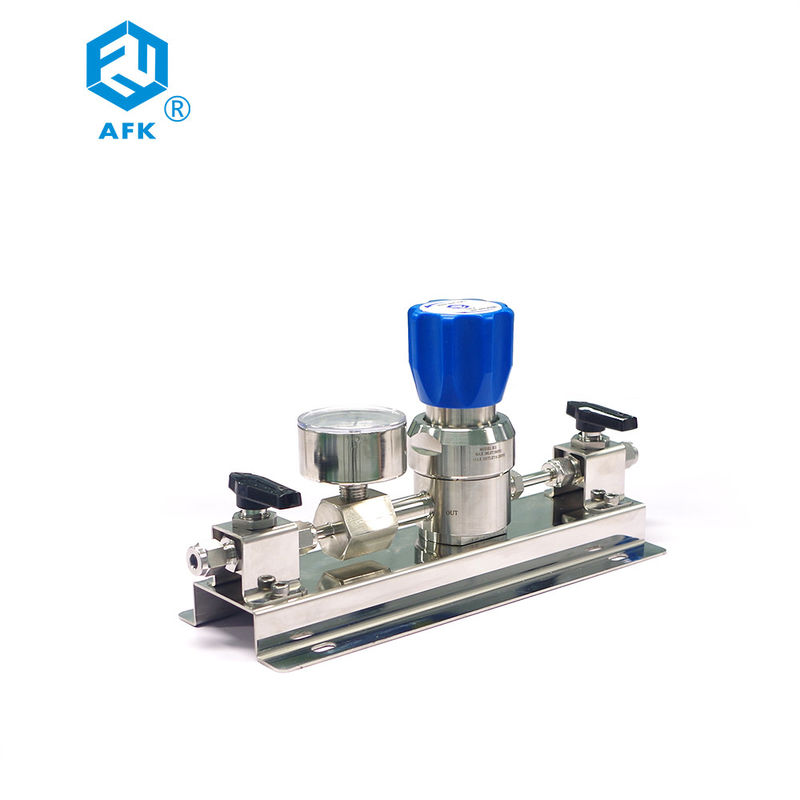

La válvula se equipa del reductor de presión R11 y de la vávula de bola de alta presión
La prueba de presión y la prueba de salida se realizan para la tubería
Montado en la pared, fácil de utilizar. Se garantiza la seguridad
El reductor y la tubería de presión se han sujetado a la prueba de presión y a la prueba de salida
2' indicador de presión de acero inoxidable, leyó claramente
parámetro técnico
| Presión de toma máxima: | 3000,2200psi |
| Presión máxima del mercado: | 25, 50,100,150,250psi |
| Temperatura de trabajo: | - ℃ 40 ~ ℃ 230 |
| Flujo: | vea el curveLeakage del flujo |
| índice de reductor de presión: | 2x10-8 atm.cc/sec él |
| Cv: | 0,14 |
Guía que ordena
| WL4 2 1 S H 5 1 - N2 | |||||||
| Serie tipo del mercado Tipo de interfaz de la entrada cuerpo presión del nput presión del mercado Indicador Opciones del gas | |||||||
| Wl4: montaje de válvula manorreductor secundario terminal |
junta de la pagoda de 1:6m m swagelok de 2:1/4” junta de la pagoda de 3:8m m swagelok de 4:3/8” junta de la pagoda del milímetro del 5:10 6: swagelok del 1/2” 7: Otro |
soldadura de 1:1/4” soldadura de 3:3/8” 5: soldadura del 1/2” swagelok de 7:1/4” swagelok de 8:3/8” 9: swagelok del 1/2” 10: Otro |
S: acero inoxidable C: Barss |
H: 1000psi M: 500psi L: 300psi O: Otro |
1:25 PSI 2:50 PSI 3:100psi 4:150psi 5:250psi 6: Otro |
1: Mpa 2: Barra/PSI 3: PSI/Kpa 4: Otro |
Espacio en blanco: ninguna marca del gas N2: Nitrógeno O2: oxígeno H2: hidrógeno C2H2: acetileno CH4: metano AR: argón ÉL: helio AIRE: aire |
