Detalles del producto
Lugar de origen: Guangdong, China (Continental)
Nombre de la marca: AFK
Certificación: CE
Número de modelo: Ue
Condiciones de pago y envío
Cantidad de orden mínima: 1 Piece / Pieces
Precio: Negociable
Detalles de empaquetado: Dentro de bolso transparente de los PP, pequeña caja, cartón exterior.
Capacidad de la fuente: 2500 pedazos/pedazos por semana
Tipo: |
Codo |
Material: |
Acero inoxidable |
Técnicas: |
Forjado |
Conexión: |
la hembra, virola masculina, dual, tubo, soldó con autógena |
Forma: |
Igual |
Código principal: |
Hexágono |
Líquido aplicable: |
nitrógeno, hidrógeno, oxígeno, argón, amoníaco, propano, aire y otros gases |
Gama de presión de funcionamiento: |
0-3000psig |
TAMAÑO: |
1/8", 1/4", 3/8", el 1/2”, 3/4", 1", 4m m, 6m m, 8m m, 10m m, 12m m |
Forma del cuerpo: |
unión recta, 90degree codo, camiseta (3 manera), cruz (manera 4) |
Puerto: |
Shenzhen |
Tipo: |
Codo |
Material: |
Acero inoxidable |
Técnicas: |
Forjado |
Conexión: |
la hembra, virola masculina, dual, tubo, soldó con autógena |
Forma: |
Igual |
Código principal: |
Hexágono |
Líquido aplicable: |
nitrógeno, hidrógeno, oxígeno, argón, amoníaco, propano, aire y otros gases |
Gama de presión de funcionamiento: |
0-3000psig |
TAMAÑO: |
1/8", 1/4", 3/8", el 1/2”, 3/4", 1", 4m m, 6m m, 8m m, 10m m, 12m m |
Forma del cuerpo: |
unión recta, 90degree codo, camiseta (3 manera), cruz (manera 4) |
Puerto: |
Shenzhen |

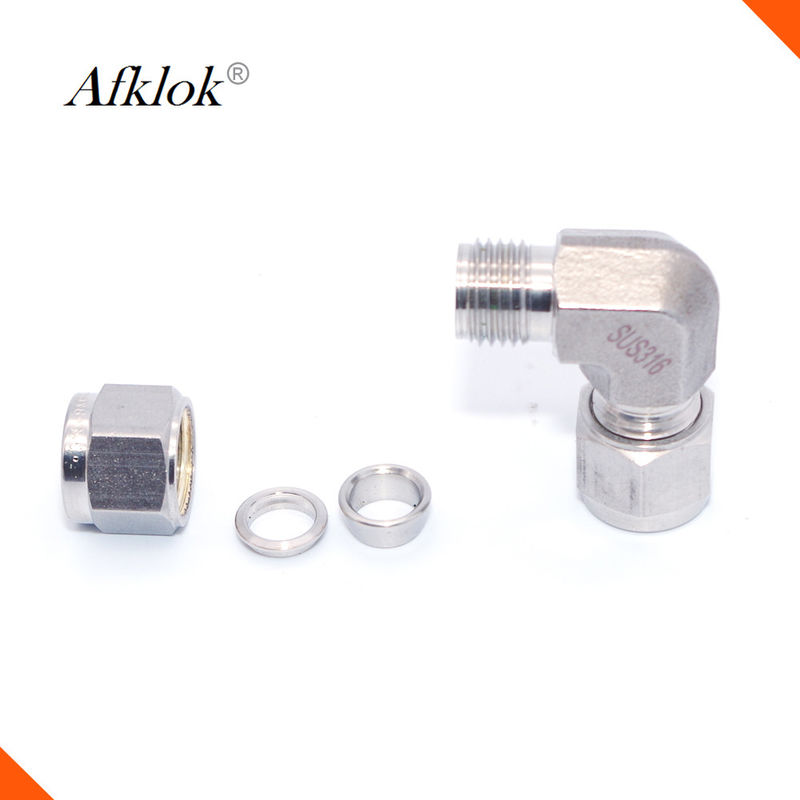

precio inconsútil de acero inoxidable del codo del mercado del lado del tubo 316
Forme la instrucción
Instrucción de la conexión
Característica
| Codo de la unión (métrico) | |||||||
| Tubo O.D. | Número de catálogo | D | E | F | G | H | |
| 3 | UE-3-0 | 22,3 | 12,9 | 2 | 12 | 10 | 15,7 |
| 4 | UE-4-0 | 25,4 | 13,7 | 3 | 12 | 12 | 18,8 |
| 6 | UE-6-0 | 27,0 | 15,3 | 5 | 12 | 14 | 19,6 |
| 8 | UE-3-0 | 28,8 | 16,2 | 6 | 14 | 17 | 21,3 |
| 10 | UE-10-0 | 31,5 | 17,2 | 8 | 17 | 19 | 23,9 |
| 12 | UE-12-0 | 36,0 | 22,8 | 10 | 22 | 22 | 25,9 |
| 14 | UE-14-0 | 38,0 | 24,4 | 10 | 24 | 27 | 27,9 |
| 15 | UE-15-0 | 38,8 | 24,4 | 11 | 24 | 27 | 27,9 |
| 16 | UE-16-0 | 38,0 | 24,4 | 12 | 24 | 27 | 27,9 |
| 18 | UE-18-0 | 39,8 | 24,4 | 14 | 27 | 30 | 29,7 |
| 20 | UE-20-0 | 44,6 | 26,0 | 16 | 30 | 32 | 34,5 |
| 22 | UE-22-0 | 44,6 | 26,0 | 18 | 30 | 32 | 34,5 |
| 25 | UE-25-0 | 49,1 | 31,3 | 21 | 34 | 38 | 36,5 |
| Fraccionario | |||||||
| 1/16 | UE-005-0 | 17,8 | 8,6 | 1 | 10 | 10 | 14,0 |
| 1/8 | UE-01-0 | 22,4 | 12,7 | 3 | 12 | 12 | 15,8 |
| 3/16 | UE-015-0 | 25,4 | 13,7 | 3 | 12 | 12 | 18,8 |
| 1/4 | UE-02-0 | 27,0 | 15,2 | 5 | 12 | 14 | 19,6 |
| 3/8 | UE-03-0 | 30,5 | 16,8 | 8 | 17 | 17 | 21,3 |
| el 1/2 | UE-04-0 | 36,0 | 22,8 | 10 | 22 | 22 | 23,1 |
| 5/8 | UE-05-0 | 38,1 | 24,4 | 12 | 24 | 27 | 26,0 |
| 3/4 | UE-06-0 | 40,0 | 24,4 | 15 | 27 | 30 | 29,7 |
| 1 | UE-08-0 | 49,0 | 26,0 | 21 | 34 | 38 | 36,8 |
Q1. ¿Qué productos puede usted proporcionar?
Re: Colocaciones de la compresión (conexiones), colocaciones hidráulicas, colocaciones de tubo, vávulas de bola, válvulas de aguja etc.
Proporcione por favor los parámetros siguientes en su investigación el mayor número posible:
1. Modelo no. O describa la forma: unión recta, codo del 90°, T (3 manera), cruz (manera 4)
2. Conexión: Haber roscado masculino del NPT, haber roscado femenino del NPT, virola, soldada con autógena, tubo, lengüeta de la manguera.
3. Material: SS316, SS304
4. Líquido: ¿para qué líquido se utiliza? ¿Gas, aceite?
5. Presión de trabajo real
6. Cantidad
Aconseje por favor no. modelo o describa qué clase de colocaciones puede enviar hacer le para necesitar, después nos le el modelo y la cita exactos.
Por ejemplo,
A. UT, virola del tubo del 1/2”, SS316, 100pcs.
Unión recta del B., barb* 1/4" de la manguera de 8m m varón del NPT, nitrógeno, 2000psi, SS316, 100pcs.
La C. codo de 90 grados, un extremo es 3/8" el hilo masculino del NPT, el otro es virola doble de 6m m (conectada directamente con el tubo), gas de hidrógeno, 1500psi, SS316, 100pcs.
