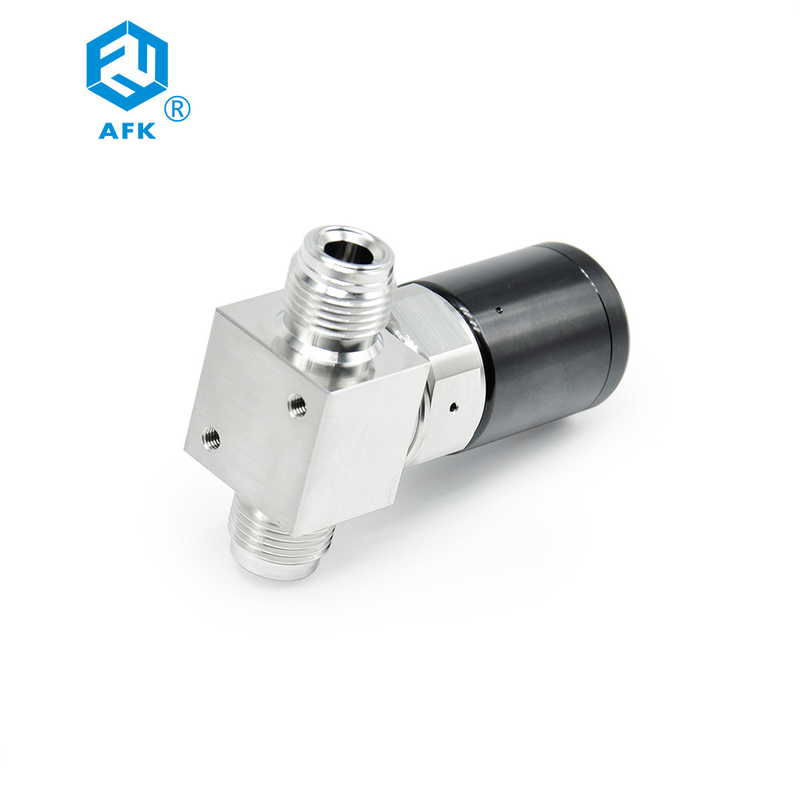

Válvula de diafragma de acero inoxidable del EP de diafragma del VCR de la pureza ultraalta neumática 316 de la válvula
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Material | Acero inoxidable | Medios | gas |
|---|---|---|---|
| Poder | Neumático | Presión | Alta presión |
| Estructura | bola | Temperatura de medios | temperatura alta |
| Uso | Industrial | Estándar o no estándar | Estándar |
| Tipo | Neumático | Material del cuerpo | 316L, acero inoxidable |
| Tipo de conexión | Hilo | Tamaño | el 1/2 |
| Alta luz | Válvula de diafragma neumática del VCR,Válvula de diafragma neumática de la pureza ultraalta,Válvula de diafragma de acero inoxidable de 316 EP |
||
Descripción de producto
Descripción de producto de las válvulas de diafragma del VCR
Características de las válvulas de diafragma neumáticas
1. el lacre metal sobre metal proporciona el servicio gratuito del escape del vacío a la alta presión
el volumen interno 2.The es pequeño, y el canal de flujo puede ser purgado totalmente
3.Fully envolvió diseño del asiento de válvula, con la extensión anti superior y la capacidad anti de la contaminación
el diafragma de la aleación del cobalto 4.Nickel tiene resistencia más alta a la durabilidad y a la corrosión
la aspereza estándar 5.The es Ra0 veinticinco el μ M (VAGOS del grado), o el μ M (grado del electropulimento Ra0 trece del EP) opcional
tarifa de la salida de la prueba 6.Helium < 1 × 10-9 std cm3/s
los actuadores 7.Pneumatic están disponibles
la vida de servicio 8.The de la válvula neumática puede alcanzar 3 millones de veces
Datos técnicos de las válvulas de diafragma del gas
| Tamaño portuario | 1/4", 3/8" |
| Coeficiente de flujo (Cv) | 0,27 |
| Diámetro interno | 0,16 adentro. (4,1 milímetros) |
| Presión de trabajo máxima | barra 10 (150 psig) |
| Presión de funcionamiento del actuador neumático | barra 4.2~6.2 (60~90 psig) |
| temperatura de trabajo | PCTFE: - 23~65℃ (- 10~150℉) |
| PFA: - 23~150℃ (- 10~302℉) | |
|
Tarifa de la salida (helio) |
Interno ≤1×10-9 mbar l/s |
| Externo ≤1×10-9 mbar l/s |
Características de la válvula de diafragma neumática del VCR
| Lacre del diafragma | Las válvulas de diafragma neumáticas del VCR utilizan un diafragma flexible para crear un sello entre el cuerpo de válvula y la trayectoria del flujo flúido. Este diafragma se puede hacer de diversos materiales, incluyendo el Teflon, EPDM, y Viton, para adaptarse a los líquidos del proceso diferente y a las temperaturas. |
| Impulsión neumática |
Estas válvulas son controladas por un actuador neumático, que abre y cierra la válvula aplicando la presión de aire al diafragma. |
| Diseño de gran pureza | Las válvulas de diafragma neumáticas del VCR son de uso frecuente en los usos de gran pureza donde la contaminación debe ser minimizada. Se diseñan con las superficies lisas, el espacio muerto mínimo, y los materiales fáciles de limpiar. |
| Funcionamiento hermético | El mecanismo del lacre del diafragma de las válvulas de diafragma neumáticas del VCR proporciona el funcionamiento hermético excelente, haciéndolas convenientes para los usos críticos donde incluso los pequeños escapes pueden ser problemáticos. |
| Diseño modular | Las válvulas de diafragma neumáticas del VCR se diseñan a menudo con una construcción modular, que permite el reemplazo fácil de componentes individuales y del mantenimiento simplificado. |
| Amplia gama de tamaños | Estas válvulas están disponibles en una amplia gama de tamaños, de las válvulas a escala reducida del laboratorio para válvulas industriales más grandes. |
| Usos versátiles | Las válvulas de diafragma neumáticas del VCR se pueden utilizar para los ofapplications de una variedad, incluyendo en productos farmacéuticos, biotecnología, fabricación del semiconductor, comida y bebida, y proceso químico. |
| Compatibilidad con las colocaciones del VCR | Las válvulas de diafragma neumáticas del VCR se diseñan para ser compatibles con las colocaciones del VCR, que son ampliamente utilizadas en los usos de gran pureza para su lacre hermético, metal sobre metal. |
| Mantenimiento bajo | Debido a su diseño simple y construcción modular, válvulas de diafragma neumáticas del VCR requiera el mantenimiento bajo y tener una vida de servicio larga. |
 |
|
|
Artículo | Descripción de la parte | Material |
| 1 | manija | De aluminio | |
| 2 | Actuador | De aluminio | |
| 3 | Tronco de válvula | 304 SS | |
| 4 | Capo | S17400 | |
| 5 | Nuez del capo | 316 SS | |
| 6 | Botón | 316 SS | |
| 7 | Diafragma | Aleación del cobalto del níquel | |
| 8 | Válvula Seat | PCTFE o PFA | |
| 9 | Cuerpo de válvula | 316L SS o 316L VAR 316L VIM-VAR |
Válvulas de diafragma de gran pureza de la tabla de la selección
| 6L | TW | 4 | SR. | 4 | C | EP | |
| Material del cuerpo de válvula | Tipo entrado | Tamaño entrado | Tipo de la salida | Tamaño de la salida | Tipo del actuador | Asiento de válvula | Proceso de limpieza |
| 6L: 316L SS | TW: Soldadura de extremo del tubo del tubo de la pulgada | 4:1/4” | TW: Soldadura de extremo del tubo del tubo de la pulgada | 4:1/4” | Manija | PCTFE | Estándar (los VAGOS nivelan) |
| 6LV: 316L VAR | SR.: Colocación integral del hilo masculino MCR | 6:3/8” | SR.: Colocación integral del hilo masculino MCR | 6:3/8” | C: Normalmente cerrado neumático | : PFA | O2: Limpie para el oxígeno |
| 6LVW: 316L VIM-VAR | Franco: Conector del hilo femenino MCR | Franco: Conector del hilo femenino MCR | O: Normalmente abierto neumático | EP: Pureza ultraalta (grado del EP) | |||
| TF: Colocaciones de tubo de la pulgada | TF: Colocaciones de tubo de la pulgada |
FAQ
Q1: ¿qué clase de acero inoxidable son el más de uso general?
A1. el acero inoxidable 201 es conveniente para el uso en el ambiente seco de la explosión. Es fácil al moho en agua
A2. 304 ambientes de acero, al aire libre o húmedos inoxidables, resistencia a la corrosión fuerte y resistencia ácida.
A3. 316 acero inoxidable, molibdeno añadieron, más resistencia a la corrosión y resistencia de la corrosión crateriforme, especialmente convenientes para el agua de mar y los medios químicos.
Q2. ¿cómo podemos garantizar calidad?
A1: Estrictamente de acuerdo con el estándar ISO9001, los productos han pasado
A2. Certificación de CE/ROHS/EN siempre una muestra de la preproducción antes de la producción en masa; Inspección siempre final antes del envío;
Q3. ¿qué puede usted comprar a nosotros?
A3. regulador de presión, indicadores de presión, colocaciones de tubo, válvula electromagnética, válvula de aguja, ect de la válvula de control.
Q4. ¿Cuál es el MOQ?
A4. Todos los productos están en existencia, MOQ son las PC 1, generalmente según los requisitos de clientes, ninguna materia.
Q5. ¿qué servicios podemos proporcionar?
A1. Condiciones de expedición aceptadas: MANDO, CIF, EXW;
A2. Moneda aceptada del pago: USD, CNY;
A3. Tipo de pago aceptado: T/T, L/C, Western Union;
A4. Lengua hablada: Inglés, chinos
Q6. ¿Cuánto tiempo el envío tomará?
A6. Si es expreso, tomará 3~7days. Si por el mar, él toma sobre 20~30days.
Q7. ¿Si pregunta cuando conseguí el producto, cómo solucionarlo?
A7. El producto tiene garantía y ofreceremos le en línea o el soporte técnico video.
